Гильзы для опрессовки проводов – таблица размеров и правила подбора

Качество соединения проводов гильзой определяется не только сечением меди, но и материалом, матрицей и технологией обжатия. Рассмотрим, как выбрать комплектующие без опасных догадок.

Зачем нужна опрессовка гильзой

Опрессовка – способ создания электрического и механического соединения проводников за счёт контролируемой пластической деформации гильзы специальным инструментом. Правильно выполненное соединение обеспечивает устойчивый контакт и защищает жилы от ослабления в условиях эксплуатации. Но надёжность зависит от сочетания материала жилы, гильзы, размеров, матрицы и режима обжатия. Недостаточно просто вставить провода в любую трубку и сжать пассатижами. Для силовых цепей и стационарной электропроводки следует использовать сертифицированные соединительные изделия и технологию, предусмотренную производителем. Особенно важно не путать опрессовку соединительной гильзой с обжимом наконечника, втулочного наконечника НШВИ и механического соединителя с болтами: инструменты и требования могут различаться.

ГМЛ, ГА и другие обозначения

ГМЛ – медная лужёная соединительная гильза. Она предназначена для соответствующих медных проводников и определённых диапазонов сечений. Лужение помогает защищать поверхность меди от окисления, но не делает такую гильзу универсальной для алюминиевых жил. Для алюминиевых проводников применяют предусмотренные для них изделия, например соответствующие алюминиевые гильзы, а для перехода между алюминием и медью – специальные переходные соединители. Использование неподходящей пары металлов может привести к электрохимической коррозии и ухудшению контакта. В маркировке гильз цифры обычно указывают номинальное сечение проводника, но геометрические размеры и совместимость с инструментом необходимо проверять по каталогу конкретного производителя. Не следует считать, что одинаковая надпись у разных брендов гарантирует абсолютно одинаковые внутренние диаметры.

Как читать таблицу размеров

Таблица размеров гильз обычно включает номинальное сечение, внутренний диаметр, наружный диаметр, длину и иногда код совместимой матрицы. Номинальное сечение – это не просто площадь отверстия гильзы, а параметр изделия для определённой технологии соединения. Например, гильзы ГМЛ 2,5, 4, 6, 10, 16 и 25 мм² встречаются в распространённых каталогах, но их реальные диаметры и длины различаются по исполнению. Поэтому универсальная таблица без указания стандарта и изготовителя может вводить в заблуждение. Для рабочего подбора берут таблицу из паспорта закупленной гильзы и сверяют её с маркировкой пресс-клещей. Если в статье приведена сводная таблица, она должна сопровождаться предупреждением о проверке фактических размеров.

Для ориентира ниже приведены размеры медных соединительных гильз из ГОСТ 23469.3-79 «Гильзы кабельные соединительные медные, закрепляемые опрессовкой». Стандарт распространяется на гильзы для соединения медных жил сечением от 1 до 300 мм² на напряжение до 10 кВ; гильзы ГМЛ разных производителей обычно маркируют ссылкой на него. Размеры конкретного изделия сверяют с паспортом изготовителя.

Мар­ки­ровка	d, мм	d1, мм	L, мм
1,5	3	1,8	20
2,5	5	2,6	20
4	5	3,0	20
6	6	4,0	30
10	8	5,0	30
16	9	6,0	30
25	11	8,0	40
35	13	10,0	50
50	14	11,0	50
70	16	13,0	53

d – наружный диаметр, d1 – внутренний диаметр, L – длина гильзы (ГОСТ 23469.3-79, таблица к п. 2).

Как подобрать гильзу по сечению проводов

Сначала определяют материал и класс гибкости каждой жилы. Затем проверяют, какие сочетания проводников допускает производитель гильзы. Для соединения двух проводов по 2,5 мм² нельзя автоматически считать, что достаточно гильзы с маркировкой 5 мм²: номинальные ряды, плотность укладки и требования к деформации не сводятся к простой арифметике. Для многопроволочных гибких жил фактическая геометрия пучка отличается от монолитного проводника того же электрического сечения. При подборе учитывают тип жил, способ их ввода – с одной или с противоположных сторон – и рекомендуемую матрицу. Если таблица изготовителя не предусматривает нужную комбинацию, используют другой сертифицированный соединитель, а не подбирают гильзу на глаз.

Соединение трёх проводов по 2,5 мм²

Запрос «размер гильзы для обжима трёх проводов 2,5» часто возникает при монтаже распределительной коробки. Суммарное номинальное сечение трёх медных жил равно 7,5 мм², но это не означает автоматического выбора ГМЛ 10. Нужна подтверждённая изготовителем схема совместного ввода нескольких жил с подходящим диапазоном заполнения. Важно, чтобы после обжима все три проводника были зафиксированы и контактировали с гильзой, а не только крайние. Если такой вариант не предусмотрен технологией, лучше применить клеммный соединитель, рассчитанный на три проводника нужного сечения и класса гибкости. Принцип «влезло – значит подходит» для силовой электропроводки недопустим.

Инструмент и профиль обжима

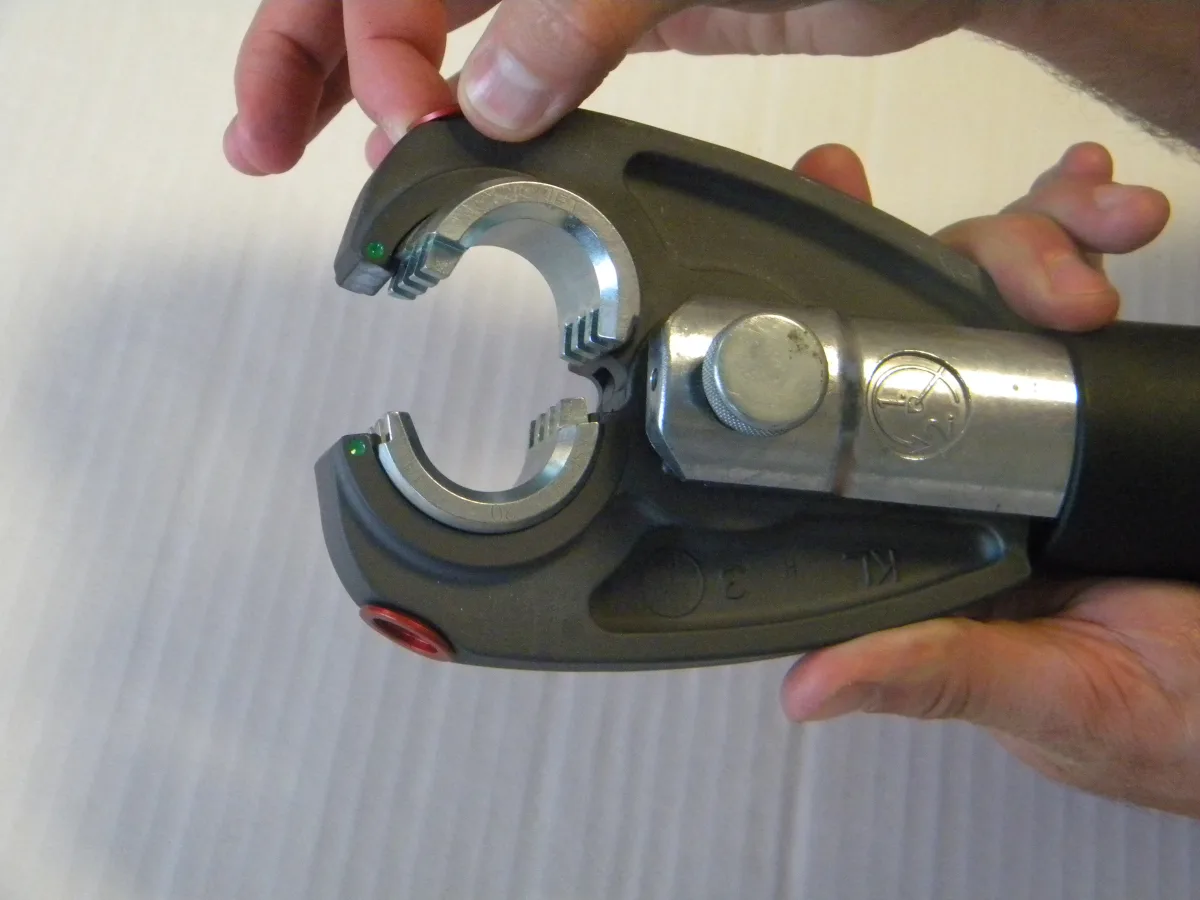

Для опрессовки используют механические, гидравлические или электрогидравлические пресс-клещи с подходящими матрицами. Профиль деформации может быть шестигранным, точечным, овальным или иным – его выбирают по технической документации изделия. Универсального правила, что шестигранник всегда лучше любого другого профиля, нет. Перед работой проверяют состояние матрицы, соответствие маркировки, отсутствие повреждений и корректную регулировку инструмента. При использовании гидравлического пресса контролируют полный рабочий цикл согласно инструкции. Слишком слабое обжатие приводит к высокому переходному сопротивлению и нагреву, а чрезмерное может повредить жилы. Пассатижи, молоток и тиски не обеспечивают воспроизводимой деформации, поэтому заменять ими специализированный инструмент нельзя.

Пошаговая технология соединения

Первый этап – отключение и проверка отсутствия напряжения соответствующим исправным прибором. Второй – выбор соединителя по материалу, сечению и числу жил. Третий – снятие изоляции на длину, рекомендованную изготовителем, без надрезов и повреждения проволок. Четвёртый – очистка и подготовка жил по инструкции; для некоторых материалов требуется специальная контактная паста, для других она недопустима. Пятый – ввод проводников до заданной глубины и контроль их расположения. Шестой – опрессовка совместимой матрицей с полным циклом. Седьмой – визуальная и механическая проверка, а при регламентированных работах дополнительные испытания. Восьмой – восстановление изоляции термоусадочной трубкой или другим разрешённым материалом, рассчитанным на рабочее напряжение и условия среды.

Как проверить качество опрессовки

После обжатия осматривают гильзу: не должно быть трещин, разрывов, острых заусенцев и явной асимметрии, не предусмотренной профилем матрицы. Проверяют, что изоляция не попала в контактную зону, а проводники не выступают в опасном месте. Простое ручное подёргивание не заменяет нормированного испытания на усилие вырыва. Для ответственных соединений используют контрольные процедуры производителя, измерение переходного сопротивления или испытания в рамках принятой технологии. Измерение обычным мультиметром на диапазоне ом может не выявить опасное повышение сопротивления до миллиомов, поэтому результат «0 Ом» не является гарантией качества. Если обнаружена ошибка, гильзу обычно не обжимают повторно произвольным образом, а заменяют соединение по утверждённой технологии.

Распространённые ошибки

На практике проблемы возникают при неправильном материале гильзы, неверной матрице, недостаточном заполнении, чрезмерной зачистке, повреждении жил, использовании несоответствующего инструмента и отсутствии качественной изоляции. Особенно опасно объединять медные и алюминиевые жилы обычной медной гильзой без специального переходного решения. Нельзя также применять соединитель, рассчитанный на однопроволочные жилы, для гибких проводников без подтверждения совместимости. Если производитель требует определённое число обжатий и расстояния между ними, эти параметры нужно соблюдать. Надёжность обеспечивается не количеством нажатий на пресс, а выполнением всей технологии от выбора материалов до финальной проверки.

Таблица номинальных сечений гильз

Мар­ки­ровка	Что проверить перед покупкой
ГМЛ 2,5	Внут­рен­ний диаметр, длину, тип жил и матрицу по каталогу изго­то­ви­теля
ГМЛ 4	Внут­рен­ний диаметр, длину, тип жил и матрицу по каталогу изго­то­ви­теля
ГМЛ 6	Внут­рен­ний диаметр, длину, тип жил и матрицу по каталогу изго­то­ви­теля
ГМЛ 10	Внут­рен­ний диаметр, длину, тип жил и матрицу по каталогу изго­то­ви­теля
ГМЛ 16	Внут­рен­ний диаметр, длину, тип жил и матрицу по каталогу изго­то­ви­теля
ГМЛ 25	Внут­рен­ний диаметр, длину, тип жил и матрицу по каталогу изго­то­ви­теля

Номиналы не являются универсальной таблицей диаметров: размеры различаются по производителю и стандарту. Не подбирайте матрицу без паспорта изделия.

Почему нельзя выбирать по сумме сечений

Площадь поперечного сечения жилы описывает количество проводящего металла, но не задаёт геометрию пучка внутри гильзы. Две однопроволочные жилы и несколько гибких многопроволочных жил одинаковой суммарной площади могут заполнять соединитель по-разному. При опрессовке деформация должна обеспечить достаточное давление контакта без повреждения проволок. Поэтому таблицы изготовителя часто учитывают класс гибкости и число проводников, а не только их сумму. Неправильное заполнение приводит к слабому контакту, повышенному переходному сопротивлению и локальному нагреву. Если комбинация не описана в документации, следует подобрать иной соединитель, а не пытаться компенсировать пустоту обрезками проволоки.

Какая изоляция нужна после соединения

Опрессованная металлическая гильза сама по себе не обеспечивает электрическую изоляцию. Для соединения выбирают термоусадочную трубку, изолирующий кожух или другой материал, рассчитанный на напряжение цепи, температуру и окружающую среду. В сыром помещении может потребоваться герметизация, а при вибрации – дополнительная механическая разгрузка. Изоляцию устанавливают так, чтобы не оставалось доступных токоведущих частей и не создавалось чрезмерного натяжения проводов. Нельзя считать обычную декоративную термоусадку универсальным решением для любых силовых кабелей. Для кабельных муфт и ответственных соединений используют комплектные системы по инструкции производителя.

Что влияет на нагрев соединения

Выделяемая на соединении мощность приблизительно равна I²R, где I – ток, а R – переходное сопротивление. Даже небольшое увеличение сопротивления становится существенным при большом токе, поскольку тепловыделение растёт пропорционально квадрату тока. Например, при токе 20 А и сопротивлении 0,01 Ом на контакте выделяется 4 Вт. Для небольшого закрытого соединения это уже заметная локальная тепловая нагрузка. Поэтому качество опрессовки влияет не только на механическую прочность, но и на пожарную безопасность. Однако измерять такие малые сопротивления обычным мультиметром ненадёжно: нужны подходящие методы контроля и измерительная аппаратура.

P = I² × R = 20² × 0,01 = 4 Вт

Когда лучше использовать клеммный соединитель

Опрессовка подходит для постоянных соединений, но не всегда является самым удобным способом. Если нужно объединить несколько проводников разных классов гибкости, обеспечить обслуживание или выполнить соединение в ограниченном объёме, клеммный соединитель с паспортным допуском по сечению и типу жил может быть предпочтительнее. Важно не путать удобство монтажа с универсальностью: каждая клемма имеет собственные ограничения по материалу, числу жил, току и условиям эксплуатации. Для гибких проводов некоторые клеммы требуют втулочных наконечников, другие рассчитаны на непосредственный ввод. Решение принимают по технической документации и требованиям конкретной электроустановки.

Как организовать контроль на объекте

Для серийного монтажа полезно заранее утвердить перечень разрешённых гильз, матриц и инструментов. Монтажник должен понимать, какой соединитель допускается для конкретного материала и класса жилы, сколько проводников можно вводить и какое число обжатий предусмотрено технологией. На рабочем месте хранят паспортные таблицы, а не только коробки с маркировкой номинального сечения. Перед началом партии проверяют состояние пресс-клещей, правильность установки матриц и отсутствие повреждений. После опрессовки соединение осматривают до нанесения изоляции, поскольку потом дефект может стать невидимым. Для ответственных работ ведут записи о применённых материалах и инструменте, а выборочный контроль выполняют по принятой программе качества. Нельзя считать, что увеличение усилия пресса или дополнительное случайное обжатие автоматически улучшает контакт. Повторяемость обеспечивается только соблюдением согласованной технологии. Если соединение вызывает сомнения, его заменяют, а не маскируют изоляцией.

Размеры и матрицы обязательно сверяют по паспорту изделия.
