Проходной выключатель с двух мест – схема подключения одной и двух ламп

Проходные выключатели позволяют управлять одним освещением из двух мест. Ниже – принцип работы, схемы на одну лампу, на две лампы одновременно и на две независимые группы, а также типичные ошибки монтажа.

Как работает проходной выключатель с двух мест

Проходной выключатель позволяет включать и выключать одну и ту же группу освещения из двух разных точек: например, у входа в коридор и у лестницы. В отличие от обычного выключателя, одноклавишный проходной механизм имеет один общий контакт и два переключаемых. В каждом положении общий контакт соединяется с одним из двух выходов.

Для управления из двух мест используют два проходных переключателя. Между ними проходят две соединительные жилы, которые часто называют путешествующими или перекидными проводниками. Переключение любого из двух механизмов изменяет состояние цепи освещения независимо от положения второго.

Важно: два проходных выключателя не являются двумя обычными одноклавишными выключателями, подключёнными параллельно или последовательно. Для штатной схемы нужны именно переключающие контакты.

Схема подключения двух проходных выключателей к одной лампе

Принципиальная схема такова: фазный провод L после соответствующей защиты приходит на общий контакт COM первого проходного переключателя. Два его переключаемых контакта соединяются двумя проводниками с переключаемыми контактами второго проходного переключателя. Общий контакт COM второго переключателя идёт на фазный вывод светильника. Рабочий ноль N подводится к светильнику напрямую, а защитный PE – к предусмотренному защитному зажиму светильника.

При одинаковой комбинации соединений цепь через один из двух перекидных проводников оказывается замкнутой и лампа горит; при противоположной – разомкнутой. Конкретная логика положений клавиш зависит от монтажа и не является признаком ошибки, если переключение с обоих мест работает.

Нельзя ориентироваться только на цвет проводов в старой проводке. Маркировка COM, L1 и L2 у разных производителей может отличаться, поэтому назначение клемм проверяют по схеме на корпусе и документации.

Схема подключения с двух мест на две лампы одновременно

Если две лампы должны всегда включаться и выключаться вместе, их соединяют параллельно как одну группу освещения. Выход COM второго проходного выключателя подают на фазные выводы обеих ламп, рабочий ноль N – на их соответствующие нейтральные выводы. PE подводят к светильникам, где это предусмотрено конструкцией.

Например, две лампы по 10 Вт, рассчитанные на одинаковое сетевое напряжение, образуют группу общей мощностью 20 Вт. При напряжении 230 В ориентировочный ток активной нагрузки равен 20 / 230 ≈ 0,087 А. Для светодиодных ламп фактический ток и пусковые импульсы зависят от драйверов, поэтому выбор выключателя по одному этому расчёту недостаточен.

Такую схему иногда описывают запросом «проходной выключатель на две лампочки». Главное уточнение – обе лампы управляются одновременно. Для независимого управления потребуются другие механизмы и дополнительные жилы.

Две лампы независимо – чем схема отличается

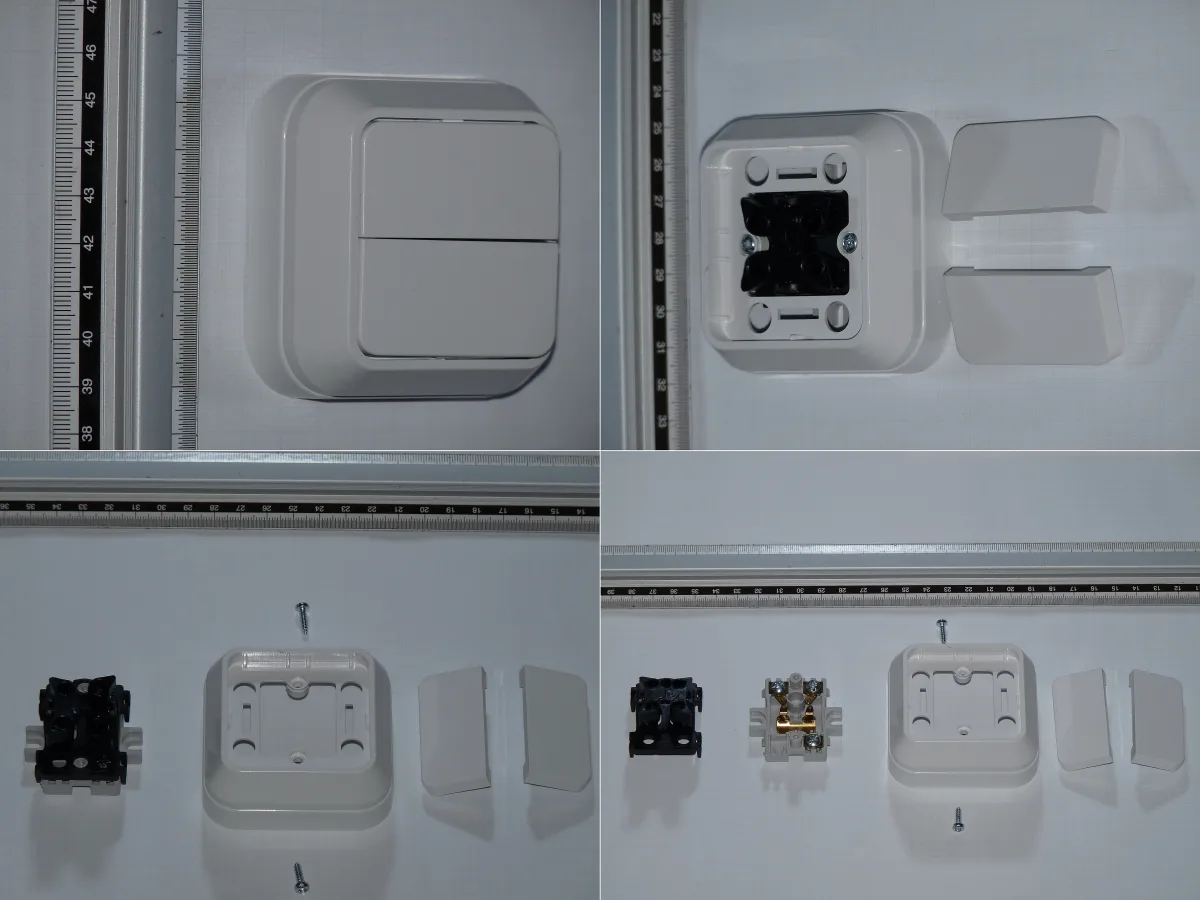

Если требуется из двух мест независимо включать первую и вторую лампу, одного комплекта из двух одноклавишных проходных переключателей недостаточно. Обычно используют два двухклавишных проходных переключателя: фактически каждый содержит две независимые переключающие группы.

Для каждой группы освещения нужны собственные два перекидных проводника между точками управления и собственный коммутируемый фазный вывод на соответствующую лампу. Общие контакты на стороне питания могут получать фазу от одного защищённого источника при соблюдении схемы и характеристик устройств.

Нельзя объединять выходы разных групп в одну жилу, если нужно независимое управление. Ошибка приводит к взаимному влиянию ламп, неправильной работе схемы и потенциально опасным соединениям.

Как отличить проходной выключатель от обычного

У обычного одноклавишного выключателя, как правило, два силовых контакта: вход и выход, которые просто замыкаются или размыкаются. У одноклавишного проходного переключателя три рабочих контакта: общий и два перекидных. Иногда на клавише изображены две стрелки в разных направлениях, но это не универсальная маркировка.

Для определения клемм отключённого и отсоединённого механизма применяют проверку по схеме изготовителя. Если используют мультиметр в режиме прозвонки, убеждаются в полном отсутствии напряжения и отсутствии подключённых к механизму посторонних цепей. Под напряжением прозванивать выключатель нельзя.

Наличие трёх винтов не всегда означает нужную функцию: у некоторых изделий дополнительные контакты могут относиться к подсветке. Изучайте именно электрическую схему устройства.

Какие провода нужны для схемы с двух мест

Число жил зависит от расположения распределительных коробок, способа прокладки и выбранной схемы. Между двумя одноклавишными проходными механизмами необходимы два независимых перекидных проводника. Кроме того, к общим контактам нужно подвести фазу питания и провод к светильнику по принятой схеме.

Рабочий ноль N и защитный PE не должны использоваться как перекидные фазные проводники. Нельзя обозначать синюю или жёлто-зелёную жилу произвольно и считать, что достаточно наклеить цветную ленту на PE. Подбор кабеля и допустимость применения отдельных жил определяются правилами монтажа и назначением проводников.

При реконструкции старой проводки перед выбором схемы составляют фактическую карту соединений. Внешне одинаковые провода в коробке могут относиться к разным линиям и группам защиты.

Порядок монтажа и проверки схемы

Сначала составляют схему с указанием автомата, фазного L, нейтрального N, защитного PE, клемм COM/L1/L2 и светильников. Затем проверяют соответствие номиналов переключателей нагрузке и условиям монтажа. Работы выполняют при отключённой линии и проверенном отсутствии напряжения подходящим прибором.

После соединения жил проверяют качество контактов, отсутствие повреждённой изоляции и соответствие фактических соединений проектной схеме. Только затем проводят необходимые электрические испытания и включение. Проверяют все четыре комбинации положений двух переключателей: в каждой точке должно быть возможно изменить состояние ламп.

Если светильник не работает, нельзя искать причину случайным переставлением жил под напряжением. Необходимо повторно обесточить цепь и проверить назначение общих и перекидных контактов.

Типичные ошибки при подключении

Самая частая ошибка – путать COM с одним из перекидных выводов. В результате освещение может работать только при определённом положении другого выключателя. Вторая ошибка – использовать два обычных выключателя вместо проходных. Третья – объединять нейтральные проводники разных линий с отдельными УЗО или дифавтоматами.

Ещё одна ошибка – считать две лампы автоматически двумя независимыми группами. При параллельном подключении к одному коммутируемому фазному проводнику они всегда управляются вместе. Для раздельного управления из двух мест схема должна содержать две независимые переключающие цепи.

При наличии подсветки выключателя некоторые светодиодные лампы могут слабо светиться или мигать в выключенном состоянии. Причину диагностируют по конкретной схеме и совместимости компонентов, а не добавлением произвольных элементов в сеть.

Можно ли управлять светом из трёх мест

Для трёх и более точек классическую схему расширяют промежуточными перекрёстными переключателями между двумя проходными. Перекрёстный механизм переключает пары перекидных проводников, сохраняя возможность изменить состояние освещения с любой точки.

Для двух независимых групп света требуется соответствующее число независимых переключающих цепей. Иногда удобнее применять импульсное реле или специализированную систему управления освещением, особенно если точек много и трассы кабелей длинные.

Выбор решения зависит от проводки, требований к ремонту и совместимости с нагрузкой. Самовольное объединение цепей разных автоматов недопустимо.

Что важно для светодиодных ламп

Светодиодные светильники содержат электронные драйверы, которые могут создавать кратковременные пусковые токи. Поэтому номинал выключателя выбирают с учётом не только суммарной мощности в ваттах, но и допуска изготовителя на LED-нагрузки. Для большой группы светильников может потребоваться промежуточное реле или контактор.

Управление фазным проводником является принципиальным условием обычной схемы: разрыв только рабочего нуля не делает светильник безопасным при замене лампы. При любых работах с патроном и светильником линию обесточивают и проверяют отсутствие напряжения.

Наличие защитного проводника PE определяется классом защиты светильника и требованиями электропроводки. Не следует использовать PE как рабочий провод или подключать его к произвольным контактам.

Проверка таблицы состояний двух выключателей

Для учебной проверки можно обозначить положения первого переключателя A1 и A2, второго B1 и B2. При согласованном соединении двух перекидных жил лампа включена в двух из четырёх комбинаций: когда оба общих контакта оказываются соединены через одну и ту же перекидную линию. В остальных двух комбинациях цепь разомкнута. Переключение любой клавиши меняет состояние на противоположное.

Первый перек­лю­ча­тель	Второй перек­лю­ча­тель	Лампа
A1	B1	горит
A1	B2	не горит
A2	B1	не горит
A2	B2	горит

Таблица составлена для случая, когда выход L1 первого переключателя соединён с L1 второго, а L2 – с L2 (положения 1 и 2 – по соединению с L1 или L2). Если перекидные жилы скрещены, горящие комбинации меняются местами, но управление с обоих мест сохраняется.

Эта логика помогает проверить схему без привязки к тому, направлена клавиша вверх или вниз. У разных серий механизмов механическое положение и нумерация клемм различаются. Поэтому «обе клавиши вверх – свет включён» не является универсальным правилом.

Где размещать распределительную коробку

Есть схемы, где все соединения выполняют в доступной распределительной коробке, и варианты, где часть соединений располагается в монтажных коробках выключателей. Правильность зависит не от внешнего рисунка, а от соблюдения электрической схемы, доступности соединений, разрешённых способов соединения жил и требований к прокладке кабелей.

При ремонте желательно сохранять понятную маркировку жил и документировать схему. Если планируется последующая установка умного реле, может потребоваться наличие нейтрали в определённой коробке. Это лучше предусмотреть до отделочных работ, а не использовать защитный проводник как замену рабочему нулю.

Нагрузка выключателя и выбор LED-светильников

Два светодиодных светильника по 15 Вт имеют суммарную паспортную активную мощность 30 Вт, но пусковой ток драйверов может быть значительно выше установившегося. При большой группе ламп важно учитывать допустимую LED-нагрузку переключателя по данным изготовителя, а не только маркировку 10 А или 16 А для иной категории нагрузки.

Если в сети есть подсветка клавиш, электронные выключатели или длинные параллельные кабельные трассы, возможны паразитные токи и слабое свечение выключенных ламп. Решение выбирают после проверки схемы и совместимости оборудования. Устанавливать случайные резисторы и конденсаторы в сетевую проводку без расчёта и соблюдения требований безопасности нельзя.
