Как прозвонить провод мультиметром и найти обрыв

Прозвонкой называют проверку электрической непрерывности проводника, контакта или цепи. В мультиметре для этого обычно предусмотрен режим со значком звукового сигнала; он включает небольшой измерительный ток и срабатывает при сопротивлении ниже внутреннего порога. Поэтому звук означает «цепь проводит ток прибора», а не обязательные ноль ом и полную исправность кабеля под нагрузкой.

Что означает прозвонка и когда она нужна

Прозвонкой называют проверку электрической непрерывности проводника, контакта или цепи. В мультиметре для этого обычно предусмотрен режим со значком звукового сигнала; он включает небольшой измерительный ток и срабатывает при сопротивлении ниже внутреннего порога. Поэтому звук означает «цепь проводит ток прибора», а не обязательные ноль ом и полную исправность кабеля под нагрузкой.

Проверку используют, когда нужно узнать, не оборвалась ли жила, правильно ли собран кабель, цел ли предохранитель, замыкается ли контакт выключателя. Мультиметр пригодится для кабелей питания, слаботочных проводов, удлинителей, разъёмов и жгутов. Метод не определяет качество изоляции при высоком напряжении и не заменяет испытания специальными приборами.

Как подготовить мультиметр и щупы

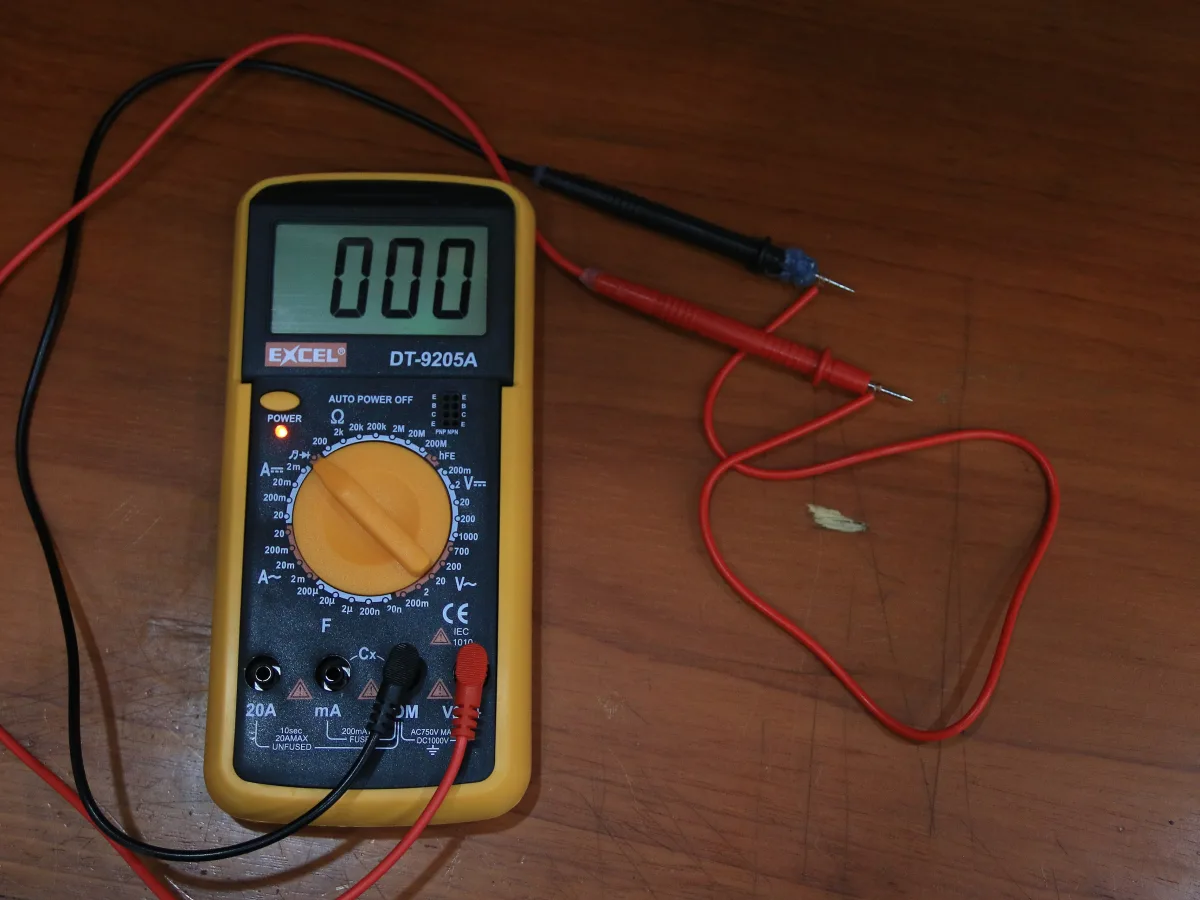

Чёрный щуп вставляют в гнездо COM, красный – в гнездо V/Ω, если иное не предусмотрено инструкцией. Перед началом проверяют батарею прибора и выбирают режим прозвонки. На моделях с совмещённым режимом Ω/диод/звук иногда нужно дополнительно нажать кнопку переключения. Соприкосновение щупов должно вызвать звуковой сигнал либо показать малое сопротивление.

Разведите щупы и убедитесь, что экран указывает разомкнутую цепь – часто OL. Если прибор не реагирует, проверьте положение переключателя, гнёзда, батарею и целостность самих щупов. В режиме сопротивления коснитесь друг друга наконечниками, запомните их собственное сопротивление и при необходимости учтите его при измерении небольших значений.

Обязательное условие: провод должен быть обесточен

Перед прозвонкой отключите провод от любого питания. Если кабель связан с электрической сетью, разъединение и подтверждение отсутствия напряжения выполняют с необходимыми мерами безопасности. Не доверяйте только выключателю на приборе или одному положению автомата. При наличии конденсаторов нужно обеспечить их безопасный разряд согласно инструкции к устройству.

Нельзя подключать мультиметр в режиме Ω или прозвонки к действующей розетке, фазному проводу и работающему блоку питания. Даже если прибор защищён от некоторых ошибок, это не превращает процедуру в безопасную. Проверку целостности выполняют между изолированными концами тестируемой жилы, без параллельных нагрузок.

Пошаговая инструкция: как прозвонить один провод

Выберите оба конца жилы и убедитесь, что они относятся к одному проводу. Установите режим прозвонки. Приложите один щуп к первому концу, второй – ко второму. При низком сопротивлении прозвучит сигнал, а на экране появится значение. Если прибор показывает OL или другой индикатор разрыва, проверьте контакт щупов и повторите измерение. Если оба конца расположены далеко, пригодится длинный контрольный провод с предварительно проверенной целостностью.

Следующий шаг – пошевелить провод в местах изгиба, у вилки и вводов в разъёмы. При надломе отдельных жил контакт может пропадать не постоянно. Не сгибайте провод слишком резко и не применяйте усилие к открытым клеммам. Если показание прыгает только при движении у одного конца, осмотрите именно это место и при необходимости замените дефектный участок.

Что означают показания мультиметра

Небольшое стабильное сопротивление обычно говорит о непрерывности проводника. Индикатор разомкнутой цепи – о нарушении пути, неправильном подключении или неподходящем диапазоне. Не существует универсальной цифры «исправный провод = ровно 0,00 Ом»: сопротивление зависит от длины, материала, площади сечения, температуры и сопротивления щупов. Тонкий длинный провод закономерно показывает большее значение, чем короткий толстый.

Пищалка может не включиться при достаточно большом сопротивлении, хотя провод ещё проводит ток. Порог различается у приборов. Поэтому при сомнительном звуковом результате перейдите в режим Ω и оцените числовое сопротивление в сопоставлении с ожидаемым для конкретного проводника.

Как проверить провод на короткое замыкание

Для многожильного кабеля важно убедиться не только в целостности каждой жилы, но и в отсутствии нежелательных связей между ними. Полностью отсоедините кабель с обоих концов. Проверьте каждую жилу от начала до конца, затем измерьте сопротивление между попарно выбранными жилами. Если между изолированными жилами обнаруживается низкое сопротивление, это может указывать на замыкание, оставленную перемычку или подключённый элемент.

Обычный мультиметр не позволяет оценить состояние изоляции так же, как специализированный измеритель сопротивления изоляции под испытательным напряжением. Поэтому отсутствие сигнала прозвонки между жилами не гарантирует безопасную эксплуатацию сетевого кабеля после намокания, перегрева или механического повреждения.

Как прозвонить длинный провод

Для длинного кабеля удобнее иметь доступ к обоим концам и использовать контрольный длинный провод. Если второй конец далеко, иногда применяют временное соединение двух жил на одном конце обесточенного кабеля и измеряют петлю с противоположного конца. Тогда показание отражает суммарное сопротивление двух жил и временной перемычки. Такая методика допустима только при полной изоляции проверяемого кабеля от любых подключённых устройств и напряжения.

Запишите, какие жилы соединяли, и обязательно снимите перемычку после измерения. Если результат велик, поочерёдно проверяйте клеммы, скрутки, соединители и участки кабеля. Для локализации скрытого повреждения длинной линии могут потребоваться трассоискатели и иные профессиональные измерители.

Проверка провода без режима звуковой прозвонки

Если в мультиметре нет пищалки, используйте режим измерения сопротивления. На приборе с ручным выбором диапазона установите подходящий предел; при неизвестном сопротивлении начните с более высокого и уменьшайте его при необходимости. Сравните показания при разомкнутых и замкнутых щупах. На коротком исправном проводе должно появиться небольшое значение, а на обрыве – индикация вне диапазона.

Схемы с батарейкой и лампочкой иногда используют как примитивный тестер, но они не подходят для подключённых электронных устройств и не дают надёжного измерения сопротивления. Для сетевой проводки такие самодельные методы особенно опасны. Мультиметр с исправными щупами и понятным режимом существенно предпочтительнее.

Частые ошибки: почему прозвонка вводит в заблуждение

Прозванивать провод на подключённой плате без учёта параллельных дорожек нельзя: сигнал может пройти альтернативным путём. Аналогично цепь может выглядеть разорванной из-за открытого контакта выключателя, предохранителя или плохого касания наконечника. На длинной линии дополнительные омы появляются из-за собственной длины провода и перемычек.

Отдельная ошибка – выбирать режим измерения тока вместо Ω и замыкать цепь через амперметр. Это может вызвать короткое замыкание. После работы верните красный щуп из токового гнезда в V/Ω, если он использовался для других задач. При нагревающемся соединении или запахе повреждённой изоляции не ограничивайтесь прозвонкой: провод может быть опасен даже при сохранённой проводимости.

Точность результатов и проверка измерительного прибора

Перед каждым повторным измерением убедитесь, что щуп касается чистого металлического контакта, а не слоя краски, оксидов или пластика. На малых сопротивлениях собственные щупы, переходники и разъёмы могут заметно влиять на показания. Их сопротивление лучше измерить отдельно; если прибор поддерживает компенсацию REL, использовать её только по руководству модели. После получения сомнительного результата повторите измерение другим диапазоном и на заведомо исправном участке того же типа.

В рабочей записи полезно фиксировать режим мультиметра, номинал или маркировку элемента, условия проверки, первую и повторную цифру. Это гораздо информативнее фразы «не звонится». Сохраняйте фотографию подключения щупов, если это безопасно и не нарушает требования обслуживания. При работе с цепями, которые допускают только квалифицированную диагностику, не заменяйте инструкции изготовителя такими общими советами.

Как документировать неисправность и не повредить устройство при ремонте

После выявления подозрительного участка отделите наблюдение от вывода: «показание OL между выводами при отключённых проводах» – это наблюдение; «оборвана спираль» – вероятная интерпретация, которую желательно подтвердить повторным измерением. Такая запись уменьшает риск ошибочной замены узла. Если есть несколько разъёмов одного цвета, перед отсоединением промаркируйте их и сделайте фото расположения проводов.

При восстановлении соединений применяйте комплектующие, подходящие по материалу, сечению, рабочей температуре и условиям эксплуатации. Не прячьте повреждённую изоляцию под случайную ленту там, где необходимо полноценное восстановление защитных свойств. После сборки важно убедиться, что защитные крышки установлены, проводники не зажаты, а клеммы не ослаблены. В сомнительных случаях ремонт и итоговые испытания выполняет специалист.

Прозвонка выключателя, предохранителя и разъёма

У выключателя в отключённом состоянии между контактами обычно должен быть разрыв, а во включённом – малое сопротивление. Предохранитель, который предназначен проводить ток, проверяют на снятом и обесточенном элементе: исправная перемычка проводит, перегоревшая – разорвана. Но контакт в разъёме может давать переменные показания из-за окисления или слишком слабого прижима. Поэтому измерение полезно повторить после аккуратного осмотра, очистки подходящим способом и правильного соединения.

Не допускайте проверки предохранителя или выключателя с оставшимся сетевым напряжением в режиме сопротивления. Отдельно учитывайте особенности предохранителей и защитных устройств с электронной начинкой: они не всегда ведут себя как простой кусок провода. При работе с многоконтактным соединителем полезно иметь нумерацию пинов; измерения «на соседних ножках» без схемы могут ошибочно показать замыкание из-за подключённой платы.

Как проверить кабель с несколькими жилами и не перепутать результаты

При диагностике сетевого или сигнального многожильного кабеля сначала подписывают жилы и составляют простую таблицу: контакт на первом конце, соответствующий контакт на втором, показание сопротивления, результат проверки между жилами. Это особенно удобно при длинном проводе, когда сложно удерживать оба щупа. Случайное совпадение двух цветных жил ещё не подтверждает правильную распайку разъёма: производители применяют разные схемы.

Проверка на обрыв и проверка на замыкание – отдельные испытания. Для обрыва измеряют каждую жилу от конца до конца. Для замыкания измеряют пары жил, которые не должны электрически соединяться. После завершения снимают любые временные перемычки и повторно проверяют маркировку. Если кабель затем будет использоваться на опасном напряжении, одной прозвонки недостаточно для подтверждения его безопасного состояния после ремонта.
