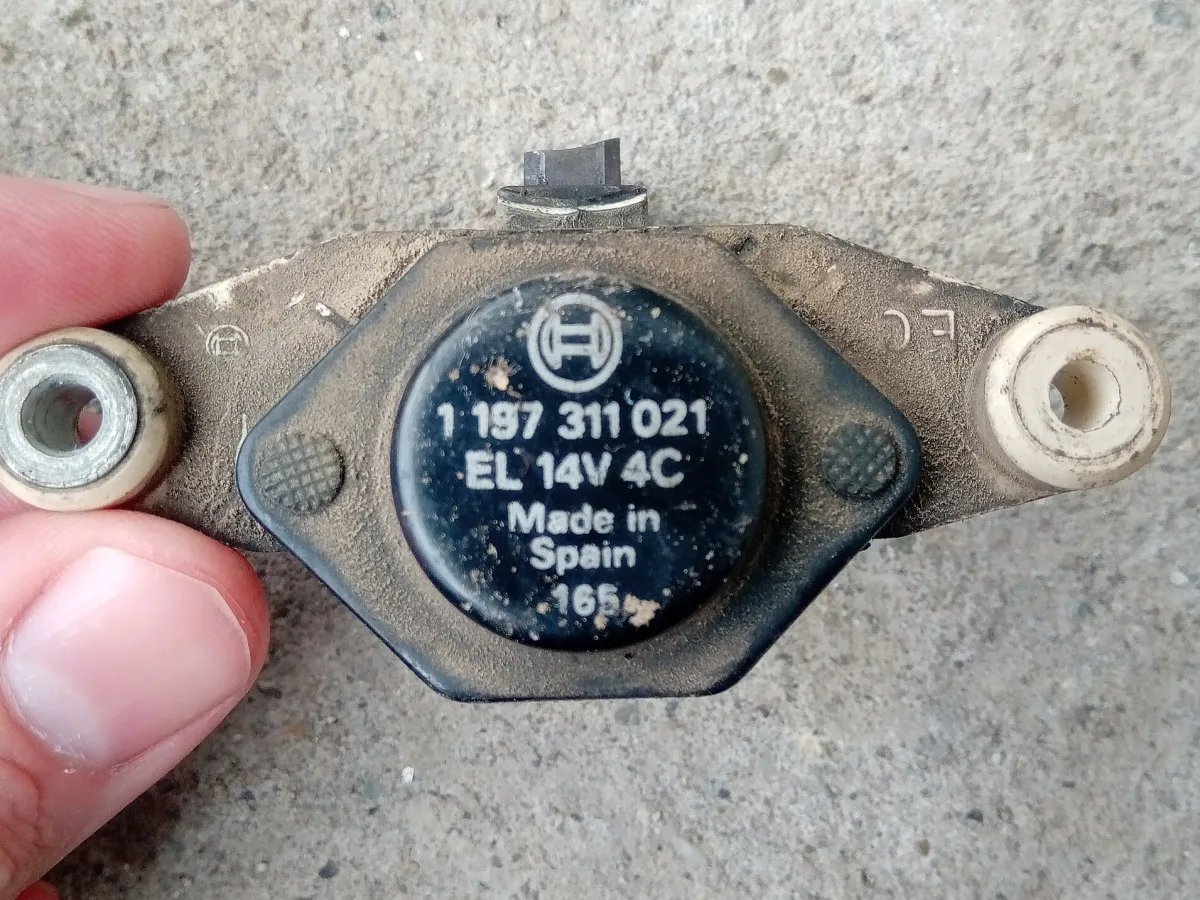

Как проверить реле-регулятор генератора мультиметром

Главное: регулятор нельзя достоверно проверить одной прозвонкой

Реле-регулятор автомобильного генератора управляет возбуждением ротора и поддерживает напряжение бортовой сети в требуемом диапазоне. Современные электронные регуляторы не являются простыми механическими реле, поэтому попытка «прозвонить два контакта» не подтверждает работоспособность. Самая полезная первичная проверка проводится мультиметром в режиме измерения постоянного напряжения на аккумуляторе при остановленном и работающем двигателе. Результаты сравнивают с руководством конкретного автомобиля с учётом температуры, нагрузки и стратегии управления зарядом.

Как отличить регулятор от других деталей генератора

Генератор состоит из ротора с обмоткой возбуждения, статора, выпрямительного блока, регулятора напряжения, щёточного узла и механической части с приводом. Регулятор часто совмещён со щёткодержателем, но может быть встроен иначе. Низкое напряжение зарядки не обязательно означает его поломку: изношенные щётки, слабый ремень, плохая масса, окислённый силовой кабель, проблемы диодного моста и аккумулятора дают похожие симптомы. Поэтому замена регулятора без диагностики цепи нередко оказывается бесполезной.

Подготовка и меры безопасности

Проверьте состояние ремня, проводов, клемм аккумулятора и предохранителей. Для измерений используйте мультиметр с исправными проводами; установите режим DC V с пределом выше 15–20 В. Двигатель должен стоять на открытой проветриваемой площадке, автомобиль – надёжно зафиксирован. Не приближайте руки, волосы или щупы к ремню и вентилятору. Не снимайте аккумуляторную клемму на работающем двигателе «для проверки генератора»: это может вызвать опасные скачки напряжения и повредить электронику. Не перемыкайте выводы неизвестного регулятора.

Измерение напряжения при заглушенном двигателе

Приложите красный щуп к плюсовому полюсу аккумулятора, чёрный – к минусовому. У полностью заряженного обычного свинцово-кислотного аккумулятора после отдыха часто наблюдается около 12,6 В, но точная оценка заряда зависит от типа АКБ, температуры и времени после работы двигателя. Сильно сниженное напряжение может искажать дальнейшую диагностику. Запишите исходное значение. При включенном зажигании напряжение может стать немного ниже из-за потребителей, что само по себе не показывает неисправность генератора.

Измерение при работающем двигателе

Запустите двигатель и повторите измерение на клеммах АКБ. Для многих традиционных систем зарядки в определённых условиях ориентир составляет примерно 13–15 В, однако допустимый диапазон задаёт производитель. На автомобилях с интеллектуальным управлением зарядкой напряжение может специально изменяться. Сравните значение на холостом ходу, при умеренно повышенных оборотах и со включёнными фарами и вентилятором. Если при работе генератора напряжение постоянно остаётся близким к напряжению разряженной батареи, проверяют отсутствие зарядки. Чрезмерно высокое напряжение в условиях, где оно не предусмотрено производителем, – повод проверить регулятор и цепь измерения напряжения.

Почему проверка на одном режиме бывает ошибочной

Зарядный ток зависит от оборотов генератора, состояния АКБ и включённых потребителей. Холодная аккумуляторная батарея может требовать другой зарядной характеристики, а электронный блок управления – временно снижать или повышать напряжение. Поэтому значение 12,5 В в отдельный момент не всегда доказывает отказ регулятора на современном автомобиле, так же как 14,4 В не гарантирует исправность всей системы. В руководствах производителей описаны контрольные условия испытания. Для некоторых машин без диагностического сканера интерпретировать показания сложнее.

Падение напряжения на плюсовом проводе и массе

Если зарядка кажется недостаточной, проверьте соединения под нагрузкой. Измерение падения напряжения позволяет обнаружить сопротивление в проводе или массе, хотя проводка на вид целая. Для типовой методики DENSO между B+ генератора и плюсом АКБ, а также между корпусом генератора и минусом АКБ в заданном режиме ориентир – не более около 0,2 В на каждой стороне. Но контрольные точки, ток нагрузки и ограничения нужно брать из сервисной документации автомобиля. Измерения на запущенном двигателе около ремня и силовых клемм должны выполнять подготовленные специалисты.

Типичные симптомы неисправности

Если лампа зарядки горит постоянно, возможны неполадки возбуждения, генератора, ремня или проводки. Перезаряд аккумулятора может указывать на сбой регулирования или цепи обратной связи, но требуется подтверждение измерениями. Зарядка, пропадающая после прогрева, иногда связана с плохим контактом, термозависимым дефектом регулятора или щёток. Мерцание света и неустойчивое напряжение возможны при нарушении контактов и работе выпрямительного блока. Свист ремня под нагрузкой относится к механической системе привода, а не непосредственно к регулятору.

Как проверить снятый регулятор

Для снятого электронного регулятора универсального метода прозвонки не существует. Некоторые конструкции допускают стендовую проверку с регулируемым источником питания и контрольной лампой, но распиновка, порог переключения и допустимый ток определяются точным артикулом. Подключать источник по случайной интернет-схеме нельзя: можно вывести электронный узел из строя. Если щётки сильно изношены, проверьте допустимую длину по инструкции производителя и состояние контактных колец ротора. Плохие контактные кольца делают замену одного регулятора недостаточной.

Как не перепутать регулятор и диодный мост

Диодный мост преобразует переменное напряжение статора в постоянное, регулятор управляет возбуждением. Неполадки выпрямителя могут проявляться отсутствием зарядки, повышенными пульсациями и нагревом. Даже при нормальном среднем напряжении возможны проблемы с пульсациями. Проверка диодов проводится отдельно согласно схеме генератора; некоторые измерения требуют отключения соединений и демонтажа узла. Не надо делать вывод о поломке регулятора только потому, что напряжение зарядки «скачет»: нужна проверка силовых контактов, диодов и нагрузки.

Когда обращаться на стенд

Если замеры неоднозначны, автомобиль оснащён интеллектуальным генератором, появились ошибки блока управления или требуется проверка при регулируемой нагрузке, используйте профессиональный стенд и диагностический сканер. Стенд позволяет оценить токовую отдачу, регулирование и работу генератора при заданных оборотах. При замене регулятора соблюдайте точный артикул и конструктивную совместимость; похожие корпуса не гарантируют одинаковую характеристику. После ремонта повторите измерения на автомобиле с нагрузкой и сравните с документацией производителя.

Умная зарядка: почему напряжение меняется

На автомобилях с системой управления энергопотреблением блок управления может изменять возбуждение генератора в зависимости от заряда АКБ, температуры и режима движения. В некоторых условиях напряжение на батарее оказывается ниже привычных 14 В, а после торможения двигателем поднимается. Если делать вывод только по измерению на холостом ходу, можно ошибочно признать регулятор неисправным. Сначала выясните, какой тип генератора и система управления стоят на машине. Сервисная инструкция может требовать диагностический сканер, отключение определённых потребителей или заданные обороты двигателя. Нормы старых генераторов без электронного управления не являются универсальными.

Проверка состояния аккумулятора перед генератором

Сильно разряженная или неисправная аккумуляторная батарея меняет нагрузку на генератор. Поэтому до диагностики регулятора проверяют клеммы, заряд и состояние АКБ. Окисленные соединения и плохо закреплённая масса способны вызвать падение напряжения, нестабильную зарядку и перегрев. Измерение напряжения покоя не равно полноценному нагрузочному тесту батареи. Если батарея не держит заряд после полноценной зарядки, сначала исключите её дефект и утечку тока в машине. Отсутствие зарядки и быстро разряжающийся аккумулятор – связанные, но не тождественные жалобы.

Что делает щёточный узел

На ряде генераторов регулятор выполнен единым блоком со щётками, подающими ток в ротор. По мере износа щёток контакт с кольцами ухудшается, и возбуждение становится прерывистым. В результате зарядка пропадает на кочках или после прогрева. Замена электронного регулятора без осмотра контактных колец не всегда решает проблему. При разборке необходимо смотреть допустимую длину щёток, пружины и состояние колец по данным производителя. Нельзя шлифовать и растачивать элементы наугад: можно снять лишний материал или создать биение.

Лампа аккумулятора на панели – что она означает

Лампа зарядки сообщает о состоянии системы, но не является прямым индикатором именно регулятора напряжения. В зависимости от схемы автомобиля она может загореться при обрыве ремня, проблеме возбуждения, неисправном диодном мосте, обрыве провода или другом дефекте. Если лампа загорелась в движении, проверьте, не пропало ли питание от генератора, и оцените, как далеко можно безопасно двигаться, чтобы не остаться без электричества. На машинах, где ремень приводит также водяной насос, его обрыв создаёт риск перегрева двигателя. Не продолжайте движение при росте температуры.

Как интерпретировать напряжение под нагрузкой

Для проверки недостаточно измерить аккумулятор только при выключенных потребителях. Включение фар, вентилятора салона и обогрева увеличивает нагрузку. Исправная система должна реагировать в пределах алгоритма производителя, но величина напряжения может временно меняться. Если при включении нагрузки напряжение быстро падает и не восстанавливается, возможны слабый генератор, привод или повреждённые силовые соединения. Измерения под нагрузкой рядом с вращающимися механизмами требуют предельной осторожности. Токи генератора нельзя измерять мультиметром в обычном токовом входе, подключая прибор последовательно в силовую цепь.

После ремонта генератора

После замены регулятора или щёток проверьте крепление генератора, натяжение ремня по регламенту, чистоту массовых соединений и отсутствие повреждения жгутов. Включите автомобиль и повторите контроль напряжения при заданных условиях, сравнивая с заводскими нормативами. Если зарядка по-прежнему нестабильна, потребуется проверка диодного моста, обмоток, проводки и управляющих сигналов. Не устанавливайте сторонний регулятор только потому, что он подходит в посадочное место: характеристика регулирования и интерфейс связи могут отличаться. Для современных автомобилей особенно важен точный номер оригинального узла.

Практические примеры по измерениям

В первом примере на заглушенном двигателе на клеммах аккумулятора 12,5 В, а после запуска при включённых фарах – около 14,1 В. Для многих традиционных систем это совместимо с работой зарядки, но без данных по автомобилю нельзя утверждать, что всё идеально. Во втором примере после запуска на АКБ остаётся 12,1 В и напряжение продолжает снижаться под нагрузкой. Это повод проверить ремень, силовые соединения и выход генератора, а не сразу покупать регулятор. В третьем примере на разных оборотах измеряется устойчиво чрезмерное напряжение по сравнению с нормой изготовителя. Проверяют цепь обратной связи и регулятор, прекращая эксплуатацию до устранения опасности для электроники и аккумулятора. Сравнивайте результаты при одинаковых условиях: температуре, нагрузке, оборотах и состоянии батареи.

Что важно при выборе запасного регулятора

У генераторов внешне похожие регуляторы могут отличаться по напряжению регулирования, температурной коррекции, управлению возбуждением и интерфейсу связи. В современных системах некоторые выводы участвуют в обмене сигналами с блоком управления двигателем. Приобретать узел только по форме и расположению винтов рискованно. Ищите номер генератора, оригинальный номер регулятора и проверенный кросс-номер. Если меняется щёткодержатель, посмотрите состояние ротора и контактных колец. При сборке нельзя повреждать токосъёмные кольца, зажимать щётки без соблюдения инструкции и оставлять загрязнение на контактных поверхностях. После замены всегда проверяют работу установленного генератора в автомобиле.
