Операционный усилитель

Операционный усилитель (ОУ) – основа множества аналоговых схем: от простого буфера до активных фильтров. Ниже – как работает отрицательная обратная связь, формулы усиления инвертирующей и неинвертирующей схем, полоса пропускания, скорость нарастания и практические ограничения. Калькулятор считает усиление, выходную амплитуду, полосу и требуемую скорость нарастания для идеальной модели.

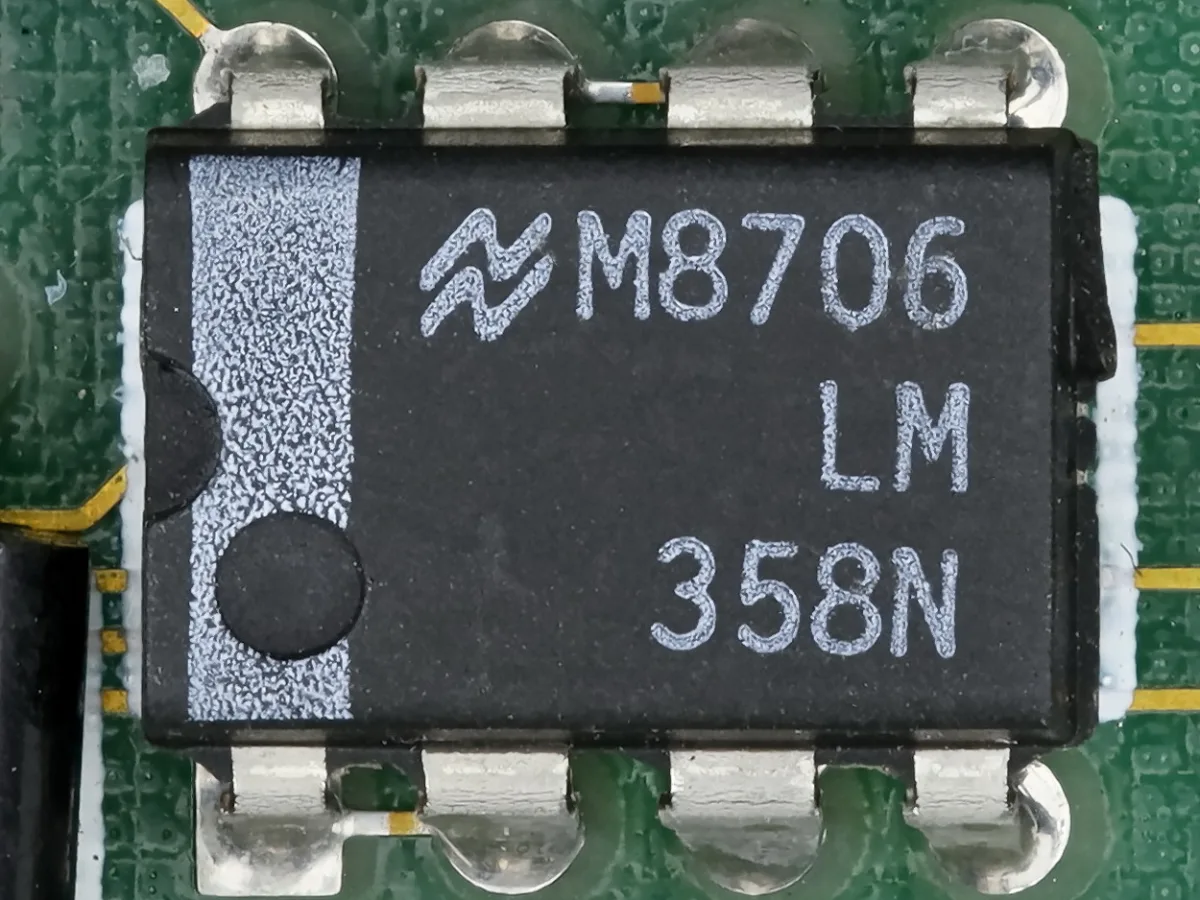

Что такое операционный усилитель

Операционный усилитель (ОУ) – усилитель с большим коэффициентом усиления разности напряжений между неинвертирующим входом (+) и инвертирующим (−). В практических схемах его обычно используют с отрицательной обратной связью, которая задаёт требуемое усиление и стабилизирует работу.

Как работает отрицательная обратная связь

Если выход через цепь обратной связи влияет на инвертирующий вход, ОУ изменяет выходное напряжение так, чтобы разность входных напряжений стала малой. При устойчивой работе в линейном режиме можно приближённо считать V₊ ≈ V₋. Это приближение не работает при насыщении, выходе за диапазон входного напряжения или нарушении устойчивости.

Инвертирующий усилитель

Сигнал подают через резистор R_in на инвертирующий вход, а R_f соединяет выход с этим входом. Неинвертирующий вход связан с опорным потенциалом. Для идеального ОУ с отрицательной обратной связью коэффициент усиления:

A_v = −R_f / R_in

Например, R_in = 10 кОм и R_f = 100 кОм дают A_v = −10: входные 0,1 В относительно опоры превращаются приблизительно в −1 В, если питание и допустимый выходной диапазон позволяют.

Неинвертирующий усилитель

Сигнал подают на вход (+), а делитель из R_f (от выхода) и R_g (к опорному потенциалу) – на вход (−). Коэффициент усиления:

A_v = 1 + R_f / R_g

При R_f = 90 кОм и R_g = 10 кОм получаем A_v = 10. Выход не меняет знак относительно опорного потенциала.

Повторитель напряжения

Если выход соединить непосредственно с инвертирующим входом, а сигнал подать на неинвертирующий, получается повторитель с усилением около единицы. Он полезен для буферизации высокоомных источников, но допустимый ток выхода и диапазон напряжений ограничены конкретным ОУ.

Питание и диапазон сигналов

ОУ могут работать от двухполярного или однополярного питания, но это определяется даташитом. При питании 0–5 В не всякий ОУ может принимать входные напряжения вплоть до нуля и 5 В либо выдавать выход вплоть до шин питания. Термин rail-to-rail требует уточнения отдельно для входов и выхода.

Частота и полоса пропускания

Для ОУ с однополюсной частотной характеристикой приближённо действует произведение усиления на полосу (GBW). Например, при GBW = 1 МГц и замкнутом усилении 100 полоса порядка 10 кГц. Реальный результат зависит от схемы, нагрузки и устойчивости. Для инвертирующей схемы в расчёт полосы подставляют не |A_v|, а 1 + R_f/R_in – так и считает калькулятор.

Скорость нарастания и искажения

Параметр slew rate ограничивает скорость изменения выходного напряжения. Для синусоиды требуемая скорость:

SR ≥ 2π × f × V_пик

При f = 20 кГц и амплитуде 5 В нужно не менее 0,628 В/мкс; желательно предусмотреть запас.

ОУ и компаратор – не одно и то же

Компаратор предназначен для сравнения уровней и переключения выхода. ОУ иногда применяют без обратной связи, но это может давать медленное восстановление после насыщения и другие проблемы. Для цифрового порогового сигнала обычно лучше специализированный компаратор.

Практические ошибки

Частые причины неправильной работы: перепутанные входы, неверная полярность питания, отсутствие развязывающих конденсаторов, превышение допустимого синфазного диапазона и чрезмерная ёмкостная нагрузка. Сверяйтесь с даташитом конкретной микросхемы.
