Обозначение транзистора на электрической схеме: как читать символы

Обозначение транзистора на электрической схеме показывает тип управляемого полупроводникового прибора, его выводы и, для ряда разновидностей, направление условной стрелки. По одному символу обычно можно определить, изображён ли биполярный NPN- или PNP-транзистор либо полевой прибор, но нельзя надёжно установить конкретную модель, максимальный ток или порядок ножек реального корпуса.

Как выглядит биполярный транзистор на схеме

У биполярного транзистора три основных электрода: база B, коллектор C и эмиттер E. На принципиальной схеме база изображается линией, к которой подходит проводник; два других вывода соединяются с обозначением прибора наклонными линиями. Стрелка находится на эмиттере. Важно отличать эту стрелку от стрелок, которыми на некоторых чертежах показывают направление тока: здесь она является частью условного графического обозначения.

В обозначении NPN стрелка на эмиттере направлена от базы наружу. У PNP стрелка направлена к базе. Для запоминания подходит короткое правило: у NPN стрелка выходит, у PNP – входит. Стрелка не задаёт расположение выводов на корпусе и не указывает на то, что транзистор можно без проверки заменить устройством противоположной проводимости.

Чем отличаются NPN и PNP в работе

Для обычного кремниевого NPN-транзистора в активном режиме потенциал базы относительно эмиттера должен быть выше на величину прямого падения на переходе база–эмиттер. У PNP при сопоставимом режиме полярность обратная. Типичное значение около 0,6–0,7 В часто используют для прикидки, но оно изменяется с током и температурой и не является универсальной границей включения. Реальное смещение определяется конкретной схемой.

При анализе переключателя на NPN его эмиттер нередко соединён с общим проводом, а нагрузка стоит в коллекторной цепи. У PNP часто встречается верхний ключ с эмиттером у положительной шины. Однако оба типа могут включаться по-разному, поэтому проверять нужно не только символ, но и соединения.

Как обозначается полевой транзистор

Полевой транзистор управляется электрическим полем в области канала. Его основные выводы обозначают G – затвор, D – сток и S – исток. В некоторых приборах присутствует четвёртый вывод подложки B. Символы полевых приборов значительно разнообразнее биполярных: различают транзисторы с управляющим p-n-переходом (JFET), MOSFET с изолированным затвором, а также исполнения с индуцированным или встроенным каналом.

Для MOSFET на схеме важны разрыв или непрерывность изображения канала, наличие обозначения подложки и стрелка, если она предусмотрена принятым вариантом УГО. Нельзя механически применять правило NPN/PNP к любой стрелке внутри символа MOSFET: графические конвенции отличаются от обозначения стрелки на эмиттере биполярного прибора.

N-канальный и P-канальный MOSFET

У n-канального силового MOSFET при типичном низковольтном включении открывание происходит при положительном напряжении затвор–исток относительно порога и рабочих требований конкретного изделия. У p-канального напряжение затвор–исток для открытия отрицательно. Порог VGS(th), приведённый в даташите, характеризует начало проводимости при заданном малом токе, а не обещает малое сопротивление открытого канала при силовой нагрузке.

Если обозначение непривычно, полезно выписать G, D и S по документации символа либо производителя, а затем проверить включение диода между стоком и истоком у силовых MOSFET. Встроенный диод характерен для многих дискретных силовых приборов, но его направление и особенности зависят от конструкции.

Прибор	Выводы	Признак на схеме
NPN	B, C, E	стрелка эмиттера – от базы наружу
PNP	B, C, E	стрелка эмиттера – к базе
n‑канальный MOSFET	G, D, S	изолированный затвор, стрелка подложки – к каналу
p‑канальный MOSFET	G, D, S	изолированный затвор, стрелка подложки – от канала

Буквенно-позиционное обозначение на принципиальной схеме

Графический символ и буквенно-позиционное обозначение – разные элементы. Буквы с цифрами, например VT1, VT2, помогают однозначно связать конкретный транзистор с перечнем элементов и монтажной платой. У старых, иностранных или выполненных по иным стандартам схем используются обозначения Q1, T1 и другие варианты. Буквы сами по себе не показывают, NPN это, PNP или MOSFET.

Номинал и обозначение модели обычно пишут рядом с позиционным обозначением либо в спецификации: например VT3 и название конкретного изделия. Если модель не подписана, в первую очередь ищут перечень элементов, легенду чертежа или сервисную документацию, а не угадывают прибор по форме символа.

Почему обозначение не равно распиновке

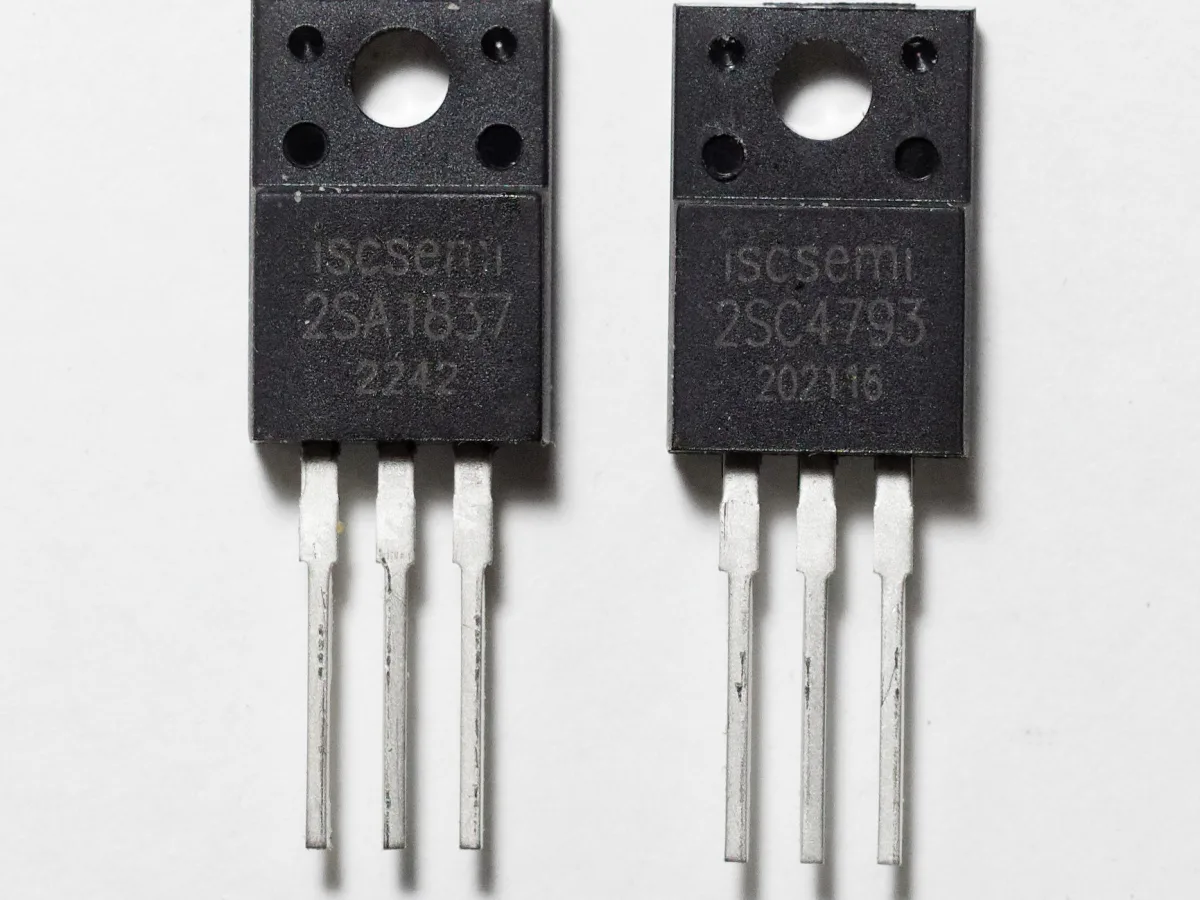

На схеме коллектор часто нарисован сверху, эмиттер снизу, а база слева. У реального транзистора выводы могут выходить из корпуса в любом другом порядке. Даже близкие по электрическим параметрам модели в одинаковом корпусе способны иметь разную последовательность B–C–E. Для MOSFET особенно важно не путать расположение стока и истока при монтаже.

При чтении распиновки уточняют производителя, полное название детали, тип корпуса и направление взгляда на рисунке даташита: со стороны маркировки, снизу корпуса либо со стороны выводов. Поворот рисунка на 180 градусов способен полностью изменить визуальное восприятие порядка контактов.

Как определить транзистор на неизвестной схеме

Сначала найдите позиционное обозначение и прочитайте соседние подписи. Затем отметьте символы всех электродов и посмотрите, какой вывод связан с питанием, землёй, нагрузкой и управляющим каскадом. Для биполярного прибора проверьте стрелку эмиттера; для полевого – наличие изолированного затвора и обозначение канала. После этого найдите на листе спецификацию или модель прибора.

Если подпись отсутствует, по УГО можно определить только класс и предполагаемый тип проводимости, но не допустимый ток и не коэффициент усиления. При восстановлении электронной платы графический символ полезно сопоставить с реальной маркировкой, прозвонкой переходов отключённой детали и документацией. Вывод о неисправности нельзя строить только на форме символа.

Основные ошибки при чтении УГО

Наиболее распространённая ошибка – назвать любой трёхвыводный прибор биполярным транзистором. Стабилизаторы напряжения, регулируемые источники опорного напряжения и некоторые датчики также имеют три вывода. Другая ошибка – считать стрелку на схеме указателем расположения эмиттера на реальном корпусе. Третья – использовать чужую таблицу распиновки без проверки корпуса и производителя.

Не стоит также путать электрические узлы: пересекающиеся линии на чертеже не всегда соединены. Правила отображения точки соединения зависят от системы черчения, и старые схемы могут использовать отличающиеся соглашения. Проверка соединений особенно важна при перерисовке схемы в редакторе печатных плат.

Практический пример: чтение транзисторного ключа

Представим принципиальную схему с транзистором VT1, резистором между источником управляющего сигнала и базой и нагрузкой между положительной шиной и коллектором. Эмиттер VT1 подключён к общему проводу. Стрелка на эмиттере выходит от базы – перед нами классический вариант NPN-ключа. При достаточном базовом токе прибор может перейти в насыщение, из-за чего напряжение коллектор–эмиттер становится небольшим. Когда управляющий сигнал отсутствует, нагрузка обычно обесточена, если внешняя схема не содержит дополнительных путей тока.

Из этого рисунка нельзя вычислить допустимый ток нагрузки без модели транзистора и данных о базовом резисторе. Включение в насыщение требует выбора базового тока с учётом коэффициента форсирования и мощности управляющего выхода. Даже если транзистор в активном режиме имеет большое паспортное hFE, оно не означает, что для надёжного ключа достаточно тока базы, равного току нагрузки, делённому на типовое hFE из рекламы.

Во втором примере нагрузка соединена с общим проводом, а PNP-транзистор включён со стороны плюсовой шины. Стрелка его эмиттера обращена к базе. Для включения управляющая схема должна обеспечить соответствующее отрицательное смещение базы относительно эмиттера. Важно учитывать, что логический микроконтроллер с меньшим напряжением питания не всегда способен напрямую закрыть такой верхний ключ. Схема управления может потребовать дополнительного каскада.

Как различать транзистор и похожие полупроводниковые обозначения

Тиристор обычно изображают с управляющим электродом, подключённым к структуре, напоминающей диод; электроды называются анодом, катодом и управляющим электродом. У симистора используются другие обозначения главных электродов, а принцип коммутации отличается от обычного транзисторного ключа. Фототранзистор имеет знакомую транзисторную основу, но рядом показывают стрелки света, направленные к чувствительному элементу. В составе оптопары фототранзистор часто изображается внутри общего контура корпуса вместе со светодиодом.

Дарлингтоновская пара может быть представлена как два взаимосвязанных биполярных транзистора в одном составном приборе. Нельзя считать каждый вывод такого узла выводом одного одиночного транзистора: внутри корпуса уже существуют определённые соединения, которые влияют на падение напряжения, усиление и динамику. Если схема содержит необычный символ, лучше прочитать документацию, чем заменять его привычным NPN по похожему контуру.

Что проверить перед переносом схемы в монтаж

Первый шаг – проверить систему обозначений, принятую автором чертежа. Второй – сверить список элементов с маркировкой на плате. Третий – открыть даташит с изображением корпуса, причём обязательно обращать внимание на вид сверху или снизу. Четвёртый – проверить, что символ в редакторе схем и посадочное место в редакторе платы используют согласованную нумерацию контактов. Пятый – выполнить электрическую проверку после сборки на ограниченном безопасном питании, если это допускает устройство.

Наконец, изображённый полевой транзистор не даёт права игнорировать защиту затвора: изолированный затвор некоторых приборов чувствителен к статическому электричеству. Работать с такими деталями следует в условиях, рекомендованных изготовителем. Тщательная сверка электрических обозначений и реальных корпусов экономит гораздо больше времени, чем последующий поиск перепутанных выводов.
